Silinder hidraulik, sebagai penggerak teras dalam sistem hidraulik, terutamanya bertanggungjawab untuk mengubah tenaga hidraulik dengan cekap ke dalam tenaga mekanikal untuk mencapai gerakan reciprocating linear atau swinging. Dengan struktur mudah dan prestasi yang stabil, ia sering digunakan secara meluas dalam pelbagai jenis jentera untuk menggantikan peranti pengurangan kompleks dan memberikan gerakan yang tidak baik dan lancar. Daya output silinder hidraulik berkait rapat dengan kawasan berkesan omboh dan perbezaan tekanan di kedua -dua hujungnya. Struktur asasnya termasuk komponen teras seperti laras silinder, kepala silinder, rod omboh dan omboh, peranti pengedap, dan lain -lain, dan peranti penampan dan ekzos dikonfigurasi mengikut keperluan sebenar.
StrukturSilinder hidraulikboleh diubah, jadi kaedah klasifikasinya juga pelbagai. Menurut mod pergerakannya, silinder hidraulik boleh dibahagikan kepada dua jenis: jenis gerakan reciprocating linear dan jenis swing berputar. Pada masa yang sama, menurut tindakan tekanan hidraulik, silinder hidraulik boleh dibahagikan kepada jenis tunggal dan jenis bertindak dua kali. Di samping itu, bentuk struktur juga merupakan dimensi penting klasifikasi, termasuk jenis omboh, jenis plunger, jenis lengan teleskopik pelbagai peringkat, dan jenis rak gear. Di samping itu, borang pemasangan dan tahap tekanan silinder hidraulik juga merupakan asas untuk klasifikasi, seperti kaedah pemasangan yang berbeza seperti rod tie, anting -anting, kaki asas, aci engsel, dan tahap tekanan yang berbeza seperti 16MPa, 25MPa, dan 31.5MPA.
Silinder hidraulik adalah peranti yang menukarkan tenaga cecair ke dalam tenaga mekanikal. Ia dapat menahan daya besar kerana cecair kerja dapat menghantar daya, membolehkan silinder hidraulik dengan mudah menahan beban besar. Ia berjalan lancar, dan sejak aliran cecair kerja berterusan, tidak akan ada kesan dan getaran. Oleh kerana strukturnya yang mudah, saiz kecil, operasi yang boleh dipercayai, dan kehidupan yang panjang, ia digunakan secara meluas dalam pengeluaran perindustrian dan boleh menyesuaikan diri dengan pelbagai persekitaran dan ruang kerja. Dan ia sangat mudah untuk dikawal, dan kawalan silinder hidraulik dapat dicapai dengan menyesuaikan tekanan dan aliran sistem hidraulik.
Silinder hidraulik mempunyai pelbagai aplikasi dalam pengeluaran perindustrian, terutamanya termasuk industri alat mesin: seperti mesin penggilingan, mesin penggerudian, pelarik, dan lain -lain, digunakan untuk mengawal pergerakan pemotong penggilingan, bit gerudi, dan lain -lain. Industri Perlombongan: Digunakan untuk mengangkat, mencondongkan, mengikat dan mengawal jentera perlombongan. Industri pembinaan: Digunakan untuk mengangkat, mencondongkan, mengikat dan mengawal jentera pembinaan, seperti kren menara, lif, dan lain -lain. Jentera pertanian: digunakan untuk mengangkat, mencondongkan, stereng dan kawalan lain jentera pertanian, seperti traktor, gabungan penuai, dll.
Silinder hidraulik boleh dibahagikan kepada ombohsilinder hidraulik, silinder hidraulik plunger, silinder hidraulik teleskopik, dan silinder hidraulik swing mengikut ciri -ciri struktur dan operasi mereka. Mereka masing -masing mempunyai kelebihan struktur dan ciri -ciri pemprosesan.

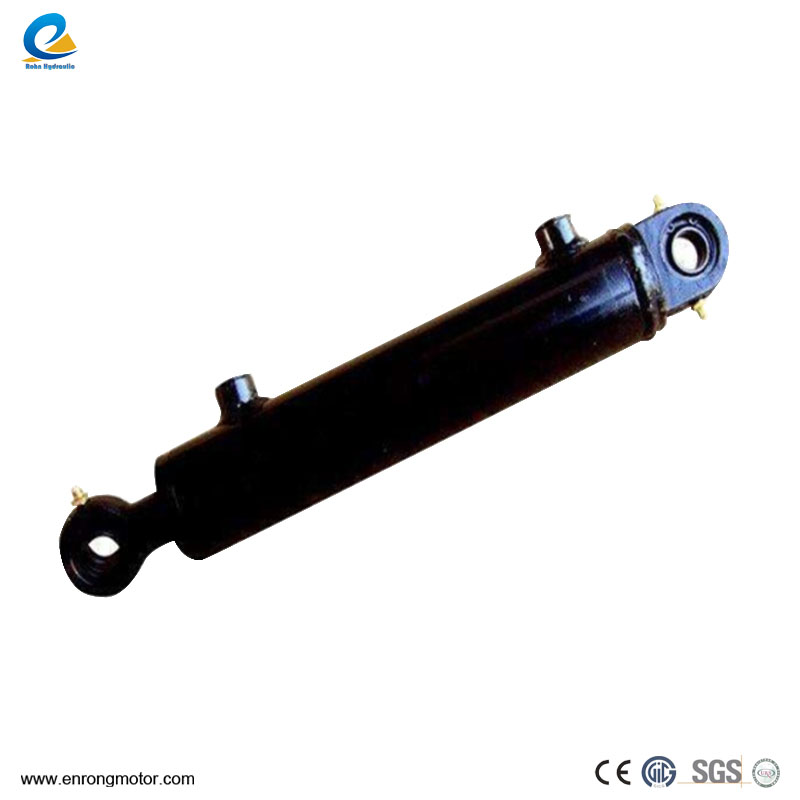

Silinder hidraulik piston dibahagikan kepada struktur tunggal-rod dan dua-rod, dengan bentuk bertindak dua kali dan satu bertindak. Ciri-ciri pergerakan omboh adalah satu arah, yang memerlukan daya luaran untuk menolak ke arah yang bertentangan, manakala silinder bertindak dua kali boleh bergerak dalam dua arah melalui tekanan hidraulik. Ciri-ciri silinder hidraulik rod tunggal adalah bahawa ia mempunyai batang omboh hanya pada satu hujung. Angka ini menunjukkan silinder hidraulik tunggal piston biasa, dengan pelabuhan minyak masuk dan outlet A dan B di kedua-dua hujungnya. Pelabuhan minyak ini boleh diberi makan minyak tekanan atau minyak pulangan, dengan itu mencapai pergerakan dalam dua arah. Oleh itu, silinder hidraulik jenis ini dipanggil silinder bertindak dua kali.
Pergerakan omboh silinder hidraulik omboh adalah satu arah, dan pergerakan terbalik memerlukan daya luaran untuk dicapai. Walaupun demikian, stroknya biasanya lebih panjang daripada silinder hidraulik rod omboh tunggal. Silinder hidraulik piston terutamanya termasuk dua struktur: batang tunggal dan batang ganda. Kaedah penetapan mereka boleh dibahagikan kepada dua kategori: penetapan badan silinder dan penetapan batang omboh. Menurut tindakan tekanan hidraulik, ia boleh dibahagikan kepada jenis tindakan tunggal dan double.
Silinder hidraulik plunger adalah reka bentuk tunggal bertindak, pergerakan itu didorong oleh tekanan hidraulik, dan strok pulangan memerlukan daya luaran. Ia sesuai untuk aplikasi lurus yang panjang, tetapi disebabkan oleh berat pelocok, adalah perlu untuk mengelakkan ubah bentuk yang disebabkan oleh beratnya sendiri apabila digunakan secara mendatar. Tidak ada hubungan antara pelocok dan lengan silinder, dan ia hanya disokong oleh lengan silinder, yang memudahkan kesukaran pemprosesan lengan silinder dan sangat sesuai untuk membuat silinder hidraulik panjang.
Oleh kerana berat badan yang besar, ia mungkin kendur kerana beratnya sendiri apabila diletakkan secara mendatar, mengakibatkan memakai meterai dan panduan unilateral, jadi lebih sesuai untuk menggunakannya secara menegak. Plunger sentiasa berada di bawah tekanan semasa bekerja, jadi ia perlu mempunyai ketegaran yang mencukupi untuk mengekalkan kestabilan.
Silinder hidraulik teleskopik mencapai pukulan panjang melalui piston pelbagai peringkat dan sering digunakan dalam jentera kejuruteraan. Apabila omboh ditarik balik, panjangnya lebih pendek, dan kelajuan output dan daya akan berubah. Silinder hidraulik teleskopik mengandungi dua atau lebih peringkat piston, yang meluas dari besar ke kecil, dan menarik balik dari kecil ke besar. Silinder hidraulik ini boleh mencapai strok yang lebih panjang, dan pada masa yang sama, ia adalah panjang yang panjang apabila ditarik balik dan mempunyai struktur padat. Ia sering digunakan dalam jentera kejuruteraan dan jentera pertanian. Apabila pelbagai piston bergerak dalam urutan, kelajuan output dan daya output mereka akan berubah.
Swing silinder hidraulik digunakan dalam jentera yang memerlukan gerakan putaran. Swing atau gerakan putaran dicapai dengan mengubah tekanan hidraulik. Struktur ini mempunyai bilah tunggal, bilah berganda dan ayunan lingkaran. Swing silinder hidraulik adalah silinder hidraulik dengan struktur khas, dan gerakan output mereka adalah ayunan atau gerakan putaran. Silinder hidraulik ini sering digunakan dalam sistem mekanikal yang memerlukan gerakan putaran, seperti jentera kejuruteraan, jentera metalurgi, dan lain -lain. Prinsip kerja adalah untuk mengawal sudut ayunan dan daya omboh dengan mengubah arah dan saiz tekanan hidraulik, untuk mencapai gerakan putaran yang diperlukan. Swing silinder hidraulik, sebagai penggerak utama yang mengeluarkan tork dan mencapai gerakan reciprocating, mempunyai pelbagai bentuk reka bentuk, termasuk bilah tunggal, bilah berganda dan ayunan lingkaran.
Silinder hidraulik adalah komponen hidraulik yang sangat penting, yang mempunyai ciri -ciri daya besar, berjalan lancar dan sangat dipercayai. Mereka digunakan secara meluas dalam alat mesin, metalurgi, perlombongan, pembinaan, pertanian dan bidang lain.
